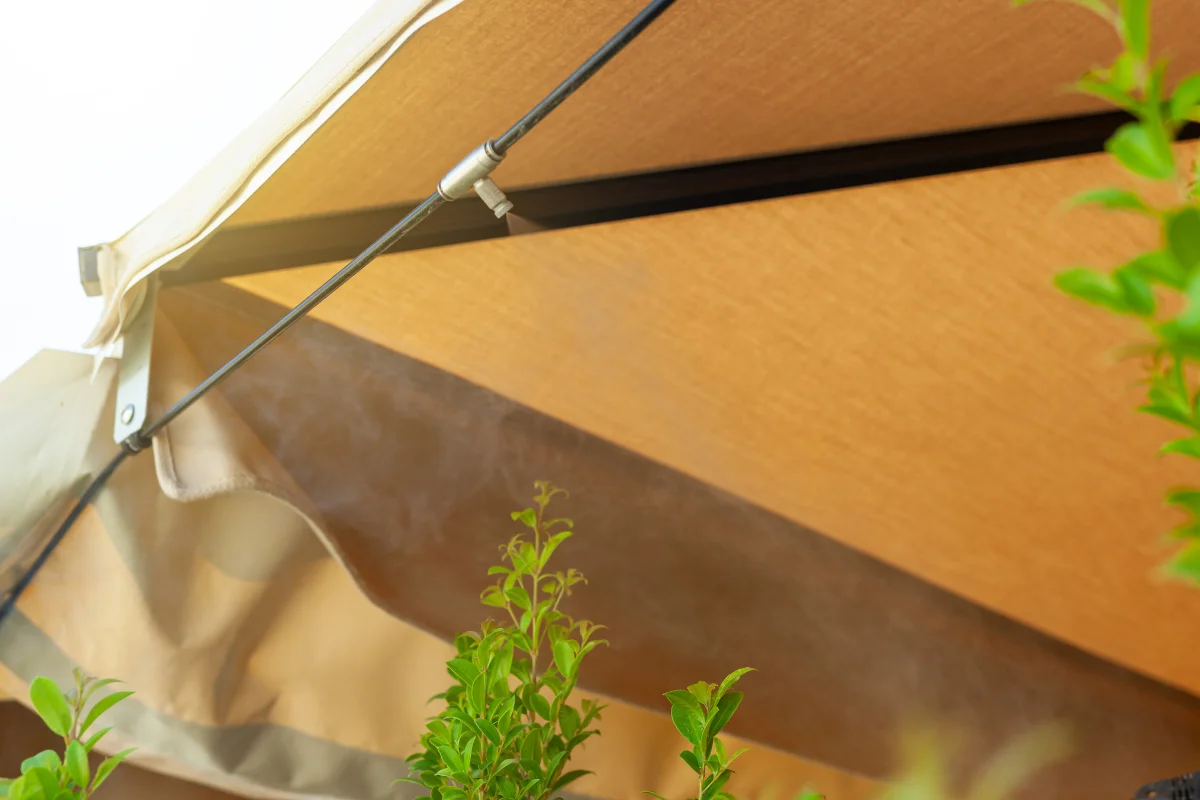

محاسبه افت فشار در لوله کشی سیستم مه پاش صنعتی 2026

در طراحی سیستم‌های مه‌ پاش صنعتی، یکی از مهم‌ترین چالش‌ها مدیریت و کنترل افت فشار لوله مه پاش است، زیرا این عامل مستقیماً بر کیفیت پاشش و یکنواختی عملکرد نازل‌ها تأثیر می‌گذارد. افت فشار در مسیر انتقال آب از پمپ تا نازل‌ها به مجموعه‌ای از پارامترهای هیدرولیکی مانند طول و قطر لوله، دبی جریان و تعداد نازل‌های فعال وابسته است. درک صحیح این روابط و نحوه محاسبه آن‌ها نقش کلیدی در انتخاب پمپ مناسب و طراحی بهینه سیستم دارد و از کاهش راندمان در نازل‌های انتهایی جلوگیری می‌کند.

عوامل ایجاد افت فشار در مسیر مه پاش

افت فشار لوله مه پاش به کاهش تدریجی فشار آب در مسیر انتقال از پمپ تا نازل‌ها گفته می‌شود. این افت ناشی از مقاومت‌هایی است که جریان در طول مسیر با آن مواجه می‌شود و در نهایت باعث کاهش فشار در نازل‌های انتهایی می‌گردد.

مهم‌ترین عوامل ایجاد افت فشار در سیستم مه پاش عبارت‌اند از:

• اصطکاک در لوله یا شلنگ: تماس جریان آب با دیواره داخلی باعث اتلاف انرژی و کاهش فشار می‌شود.
• طول مسیر: افزایش طول لوله، میزان افت فشار را بیشتر می‌کند.
• قطر داخلی شلنگ: قطر کمتر باعث افزایش سرعت جریان و افت فشار بیشتر می‌شود.
• اتصالات و شیرآلات: زانوها، سه‌راهی‌ها و فیلترها تلفات موضعی ایجاد می‌کنند.
• دبی کل سیستم: افزایش دبی، سرعت جریان را بالا برده و افت فشار را تشدید می‌کند.
• تعداد نازل‌ها: افزایش نازل‌ها باعث افزایش دبی کل و در نتیجه افت فشار بیشتر می‌شود.
• تجهیزات کنترلی: فیلترها و رگولاتورها بخشی از فشار سیستم را مصرف می‌کنند.

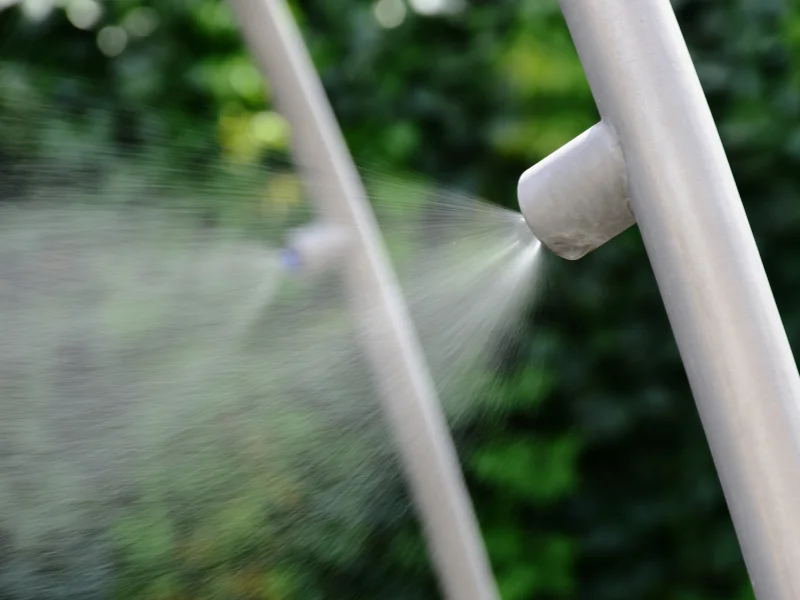

 تاثیر طول و قطر شلنگ (پلی آمید)

در سیستم‌های مه پاش صنعتی، طول خط لوله و قطر داخلی شلنگ از مهم‌ترین پارامترهای مؤثر بر افت فشار هستند. حتی در صورت استفاده از پمپ و نازل‌های مناسب، انتخاب نادرست سایز شلنگ می‌تواند باعث شود فشار کافی به نازل‌های انتهایی نرسد و کیفیت پاشش در طول مسیر یکنواخت نباشد.

به‌طور کلی هرچه طول شلنگ افزایش پیدا کند، آب مسیر بیشتری را طی کرده و انرژی بیشتری در اثر اصطکاک با دیواره داخلی شلنگ از دست می‌دهد. به همین دلیل افت فشار در خطوط بلند بیشتر از خطوط کوتاه است. این موضوع در سیستم‌هایی با تعداد زیاد نازل یا دبی بالا اهمیت بیشتری پیدا می‌کند.

از طرف دیگر، قطر داخلی شلنگ رابطه معکوسی با افت فشار دارد. زمانی که از شلنگ‌های با قطر کمتر استفاده می‌شود، سرعت جریان آب افزایش یافته و تلفات اصطکاکی بیشتر می‌شود. به همین دلیل در خطوط طولانی معمولاً استفاده از شلنگ‌های با قطر بزرگ‌تر می‌تواند افت فشار را به میزان قابل توجهی کاهش دهد.

افت فشار ناشی از اصطکاک را می‌توان با استفاده از رابطه دارسی-ویسباخ محاسبه کرد:

که در آن:

hf = افت فشار

f =  ضریب اصطکاک

L =  طول شلنگ

D =  قطر داخلی شلنگ

V = سرعت جریان

مطابق این رابطه، با افزایش طول شلنگ (L) مقدار افت فشار افزایش می‌یابد، در حالی که افزایش قطر داخلی شلنگ (D) موجب کاهش افت فشار می‌شود. به همین دلیل در طراحی حرفه‌ای سیستم‌های مه پاش، طول مسیر و سایز شلنگ مه پاش باید هم‌زمان مورد بررسی قرار گیرند.

برای مثال، اگر یک خط مه پاش با شلنگ پلی‌آمید 1/4 اینچ در طول 80 متر اجرا شود، افت فشار آن به‌مراتب بیشتر از همان سیستم با شلنگ 3/8 اینچ خواهد بود. این اختلاف در سیستم‌های فشار بالا می‌تواند به چندین بار (Bar) برسد و مستقیماً بر عملکرد نازل‌های انتهایی تأثیر بگذارد.

محاسبه افت فشار بر اساس تعداد نازل ها

در سیستم‌های مه‌پاش صنعتی، افت فشار به‌صورت مستقیم از دبی نازل مه پاش و تعداد آن‌ها تأثیر می‌گیرد. هر نازل مقدار مشخصی جریان (q) مصرف می‌کند، بنابراین با افزایش تعداد نازل‌ها، دبی کل سیستم افزایش می‌یابد و این موضوع باعث افزایش سرعت جریان در لوله و در نتیجه افزایش افت فشار می‌شود.

ابتدا دبی کل سیستم از رابطه زیر به‌دست می‌آید:

Qtotal​=n×q

که در آن n تعداد نازل‌ها و q دبی هر نازل است. این دبی کل وارد لوله شده و سرعت جریان را تعیین می‌کند:

در نهایت افت فشار ناشی از اصطکاک در مسیر از رابطه دارسی–ویسباخ محاسبه می‌شود. سپس با جایگذاری دبی در رابطه سرعت، این نتیجه مهم به‌دست می‌آید که، افت فشار نسبت مستقیم با مربع دبی کل دارد:

hf​∝(n×q)2

بنابراین افزایش تعداد نازل‌ها باعث افزایش غیرخطی افت فشار می‌شود؛ به‌طوری‌که اگر تعداد نازل‌ها دو برابر شود، افت فشار می‌تواند تا حدود چهار برابر افزایش پیدا کند.

انتخاب پمپ مناسب برای جبران افت

محاسبه پمپ مه پاش بر اساس مجموع فشار مورد نیاز نازل‌ها و افت فشار ایجادشده در شبکه لوله‌کشی انجام می‌شود. پمپ انتخابی باید بتواند فشار کاری نازل‌ها را تأمین کرده و افت ناشی از طول مسیر، اتصالات و تعداد نازل‌ها را جبران کند.

فشار مورد نیاز پمپ معمولاً از جمع فشار مؤثر نازل‌ها و کل افت فشار سیستم به‌دست می‌آید:

Ppump​=Pnozzle​+ΔPloss​

که در آن:

Ppump: فشار مورد نیاز پمپ

Pnozzle: فشار کاری مطلوب نازل‌ها

ΔPloss: مجموع افت فشار در کل مسیر

افت فشار کل نیز شامل افت ناشی از اصطکاک در لوله‌ها، اتصالات، فیلترها و همچنین اثر افزایش دبی ناشی از تعداد نازل‌ها است. بنابراین هرچه طول خط بیشتر یا تعداد نازل‌ها بالاتر باشد، مقدار ΔPloss افزایش یافته و نیاز به پمپ با هد بالاتر خواهد بود.

در سیستم‌های مه‌پاش صنعتی، پمپ انتخابی باید علاوه بر تأمین فشار نامی، دارای حاشیه ایمنی (SafetyMargin) نیز باشد تا نوسانات جریان و تغییرات دمایی یا گرفتگی نسبی نازل‌ها باعث افت عملکرد سیستم نشود. به همین دلیل معمولاً 10 تا 20 درصد فشار اضافی به‌عنوان ضریب اطمینان در نظر گرفته می‌شود.

جمع‌بندی

در این مقاله نشان داده شد که افت فشار لوله مه پاش یک پارامتر کلیدی در طراحی و عملکرد صحیح سیستم‌های مه‌پاش صنعتی است که به‌صورت مستقیم از دبی جریان، تعداد نازل‌ها، طول و قطر لوله تأثیر می‌پذیرد. درک صحیح روابط هیدرولیکی و نحوه محاسبه افت فشار، نقش مهمی در انتخاب پمپ مناسب و جلوگیری از کاهش راندمان در انتهای خط دارد. بنابراین، طراحی اصولی بر اساس محاسبات دقیق افت فشار لوله مه پاش می‌تواند باعث افزایش یکنواختی پاشش و بهینه‌سازی عملکرد کل سیستم شود.
