اصول طراحی هیدرولیکی و انتخاب پمپ مه پاش + تحلیل منحنی مشخصه پمپ
در طراحی هر سیستم مه پاش صنعتی، حساسترین گام فنی، انتخاب پمپ مه پاش متناسب با مشخصات هیدرولیکی شبکه است. برخلاف تصور رایج که صرفاً بر حداکثر فشار اسمی پمپ تمرکز دارد، یک پمپ فشار قوی تنها زمانی عملکرد پایدار و اتمیزاسیون یکنواخت در تمام نازلها را تضمین میکند که نقطه کار واقعی آن روی منحنی مشخصه پمپ تعیین شود. این نقطه کار، محل تقاطع منحنی مشخصه پمپ با منحنی مقاومت سیستم است و باید با دبی کل حاصل از جمع دبی نازلها و فشار کل معادل افت خطوط لوله، فیلترها، شیرها و فشار اسمی نازلها همخوانی کامل داشته باشد. این مقاله، گام به گام شما را از محاسبه دقیق دبی و فشار کل سیستم تا تحلیل منحنی مشخصه پمپ شامل روابط دبی، هد، راندمان و NPSH هدایت کرده و معیارهای نهایی برای انتخاب پمپ مه پاش بدون آزمون و خطا را به خریداران ارائه میدهد.

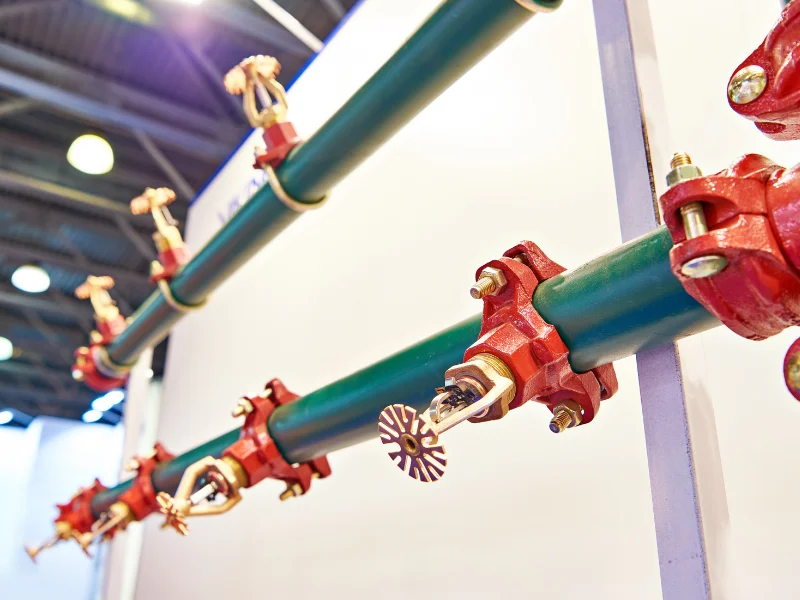

مبانی طراحی هیدرولیکی در سیستمهای مه پاش فشار قوی: محاسبه دبی کل نازلها
اولین گام، محاسبه دقیق دبی کل مورد نیاز سیستم است. این پارامتر نه تنها مستقیماً روی انتخاب پمپ مه پاش تأثیر میگذارد، بلکه مبنای طراحی تمام اجزای دیگر از قطر لولهکشی گرفته تا ظرفیت فیلتر و مخزن را تعیین میکند. دبی کل سیستم چیزی جز جمع دبی لحظهای تمام نازلهای فعال در فشار کاری هدف نیست. نکته حیاتی آن است که دبی یک نازل مه پاش با مجذور فشار تغییر میکند، بنابراین اگر فشار کاری سیستم از ۶۰ بار به ۸۰ بار افزایش یابد، دبی هر نازل به صورت غیرخطی رشد کرده و ممکن است ظرفیت پمپ قبلی را نقض کند. به همین دلیل، در طراحی هیدرولیکی حرفهای، ابتدا فشار کاری اسمی نازلها (مثلاً ۷۰ بار) ثابت فرض شده و سپس دبی هر نازل از روی کاتالوگ سازنده استخراج میشود.
معرفی منحنی مشخصه پمپ؛ بررسی همزمان دبی، هد، توان و راندمان
منحنی مشخصه پمپ یا Pump Curve، مهمترین سند فنی است که یک خریدار پیش از انتخاب پمپ مه پاش باید بتواند آن را به درستی بخواند و تحلیل کند. این منحنی که توسط سازنده پمپ پس از تستهای هیدرولیکی روی نمونه واقعی ارائه میشود، رابطه ریاضی بین چهار پارامتر اصلی را در یک نمودار واحد نمایش میدهد: دبی (Q) در محور افقی، هد یا فشار (H) در محور عمودی چپ، توان مصرفی (P2) و راندمان (η) در محور عمودی راست. توانایی خواندن صحیح این منحنی به معنای توانایی پیشبینی رفتار پمپ در شرایط واقعی کاری قبل از نصب است.
| جزء منحنی | نماد | واحد | توضیح فنی |
| منحنی H/Q | H | متر یا بار | نشان میدهد پمپ در هر دبی چه فشاری تولید میکند. معمولاً نزولی است. |
| منحنی P2/Q | P2 | کیلووات یا اسب بخار | توان مکانیکی جذبشده روی شفت پمپ در دبیهای مختلف. |
| منحنی η/Q | η | درصد | راندمان هیدرولیکی پمپ. حداکثر مقدار آن BEP نام دارد. |
| منحنی NPSHr/Q | NPSHr | متر | حداقل فشار مکش مورد نیاز برای جلوگیری از کاویتاسیون. |
تحلیل منحنی مشخصه پمپ فشار قوی مه پاش: دبی، هد و نقطه بیشینه راندمان (BEP)
برخلاف پمپهای آبرسانی معمولی که محدوده کاری وسیعی دارند، پمپ فشار قوی مه پاش برای عملکرد پایدار و جلوگیری از کاویتاسیون، نیازمند قرارگیری در یک پنجره عملیاتی باریک است. این بخش به شما نشان میدهد که چگونه سه مؤلفه اصلی منحنی یعنی دبی (Q)، هد (H) و نقطه بیشینه راندمان (BEP) را در کنار هم تحلیل کنید تا بهترین تطابق با نیاز سیستم به دست آید.
- دبی (Q) محور افقی منحنی
دبی یا نرخ جریان حجمی، پایهترین پارامتر در انتخاب پمپ است. در یک سیستم مه پاش، دبی کل چیزی نیست جز جمع دبی تمام نازلهای فعال در فشار کاری هدف.
هد (H) محور عمودی منحنی
هد یا فشار، دومین پارامتر حیاتی است. در منحنی مشخصه پمپ، هد نشان میدهد پمپ در هر دبی چه فشاری میتواند تولید کند. برای سیستم مه پاش، این فشار باید با فشار کل سیستم (شامل فشار اسمی نازلها به اضافه افت خطوط) برابر باشد.
نقطه بیشینه راندمان (BEP) مرکز منحنی مشخصه پمپ
BEP یا Best Efficiency Point، مهمترین نقطه روی منحنی مشخصه پمپ است. در این نقطه، پمپ با حداکثر بازده هیدرولیکی خود کار میکند و کمترین تنش مکانیکی را تجربه میکند.
یافتن نقطه کار پمپ روی منحنی مشخصه
نقطه کار، همان دبی و فشاری است که پمپ در عمل و در تعامل با سیستم لولهکشی و نازلهای شما تحویل میدهد. برای پیدا کردن آن، کافی است دبی مورد نیاز سیستم را روی محور افقی منحنی پیدا کنید. از آن نقطه یک خط عمودی فرضی به سمت بالا بکشید تا به منحنی H/Q برخورد کند. سپس از محل برخورد، یک خط افقی به سمت چپ بکشید و عدد فشار را از محور عمودی بخوانید. حالا این عدد را با فشار مورد نیاز سیستم مقایسه کنید. اگر فشار پمپ ۵ درصد بیشتر یا کمتر بود، قابل قبول است. اگر اختلاف بیشتر از این بود، آن پمپ مناسب نیست.
حالا نوبت بررسی فاصله نقطه کار تا BEP است. BEP همان نقطه بیشینه راندمان روی منحنی راندمان است. ببینید نقطه کار شما در چه دبی و BEP در چه دبی قرار دارد. اگر فاصله این دو کمتر از ۱۵ درصد باشد، پمپ در ناحیه خوبی کار میکند. اگر فاصله بیشتر از ۲۵ درصد بود، پمپ را کنار بگذارید. به یاد داشته باشید که نقطه کار ثابت نیست و با کثیف شدن فیلتر یا تغییر تعداد نازلها جابهجا میشود، بنابراین همیشه ۱۰ تا ۱۵ درصد حاشیه اطمینان در نظر بگیرید.
معیارهای تخصصی انتخاب پمپ مه پاش متناسب با دبی کل و فشار کل سیستم
پس از محاسبه دبی کل نازلها و فشار کل سیستم (شامل فشار اسمی نازلها به اضافه افت خطوط لوله، فیلترها و شیرها)، انتخاب پمپ مه پاش باید بر اساس هفت معیار زیر انجام شود. این معیارها به ترتیب اولویت اهمیت فهرست شدهاند.
| ردیف | معیار | شرط قابل قبول | عواقب عدم رعایت |
| ۱ | تطابق نقطه کار با منحنی H/Q | اختلاف فشار در نقطه کار کمتر از ۵٪ | کاهش فشار در نازلهای انتهایی |
| ۲ | فاصله از BEP | حداکثر ۱۵٪ (ترجیحاً ۱۰٪) | کاهش راندمان، افزایش لرزش و استهلاک |
| ۳ | تأمین NPSH | NPSHa ≥ NPSHr + 0.5m | کاویتاسیون و تخریب پمپ |
| ۴ | نوع پمپ متناسب با محدوده کاری | مطابق جدول زیر | عملکرد ناپایدار یا خرابی زودهنگام |
| ۵ | توان موتور و بازده | محاسبه شده با حاشیه ۱۵٪ | مصرف انرژی اضافی یا تریپ موتور |
| ۶ | جنس مواد در تماس با سیال | استنلس ۳۱۶ یا معادل | خوردگی، نشتی، آلودگی نازلها |
| ۷ | قابلیت راهاندازی در شرایط محیطی | متناسب با دما، گردوغبار و رطوبت سایت | خرابی در شرایط بحرانی |
جدول انتخاب نوع پمپ بر اساس فشار و دبی:
| محدوده فشار (bar) | محدوده دبی (L/min) | نوع پمپ پیشنهادی |
| کمتر از ۵۰ | بالای ۲۰ | سانتریفیوژ چندطبقه |
| ۵۰ تا ۱۵۰ | ۱ تا ۱۰۰ | پیستونی یا پلانجر |
| بالای ۱۵۰ | هر مقدار | فقط پلانجر |
بررسی NPSH؛ هشدار کاویتاسیون روی منحنی پمپ
روی منحنی مشخصه پمپ، یک منحنی دیگر به نام NPSHr وجود دارد که نشان میدهد پمپ در هر دبی به چه فشار مکشی نیاز دارد. برای خواندن آن، کافی است در دبی نقطه کار، یک خط عمودی به سمت پایین بکشید تا به منحنی NPSHr برخورد کند و عدد آن را از محور عمودی بخوانید. اگر سیستم شما در ارتفاع بالا نصب شده یا آب آن گرم است، فشار مکش موجود کاهش مییابد. در این شرایط اگر فشار مکش موجود از عدد NPSHr کمتر باشد، پمپ دچار کاویتاسیون میشود. کاویتاسیون یعنی تشکیل حبابهای بخار در ورودی پمپ که هنگام ترکیدن، ضربات مخربی به سوپاپها و پیستونها وارد میکند. برای پمپهای فشار قوی مه پاش، حتی کاویتاسیون خفیف هم در چندصد ساعت پمپ را نابود میکند. پمپ را حداکثر یک متر بالاتر از سطح آب مخزن نصب کنید و از لوله مکش کوتاه و قطور استفاده نمایید.
اشتباهات رایج صنعتی در انتخاب پمپ مه پاش
متأسفانه بسیاری از خریداران هنگام انتخاب پمپ مه پاش، صرفاً به عدد فشار ماکزیمم درجشده روی پمپ (مثلاً ۱۵۰ بار) توجه میکنند و غافل از آنکه این فشار تنها در حالت دبی صفر (همه نازلها بسته) قابل دستیابی است. در عمل و زمانی که نازلها باز میشوند، فشار پمپ به شدت افت میکند؛ بنابراین آنچه اهمیت حیاتی دارد، دبی مؤثر در نقطه کار واقعی است، نه عدد تزئینی روی برچسب.
اشتباهات رایج صنعتی:
- تمرکز روی فشار ماکزیمم به جای دبی مؤثر
- انتخاب پمپ سانتریفیوژ معمولی برای فشار بالای ۵۰ بار
- نادیده گرفتن منحنی مشخصه و اکتفا به اعداد روی پلاک
- عدم محاسبه افت فیلتر و خطوط لوله
- نصب بدون شیر بایپس یا شیر اطمینان
- غفلت از محاسبه NPSH و خطر کاویتاسیون
- انتخاب پمپ بدون در نظر گرفتن نازل متغیر و زونبندی
- استفاده از لوله و اتصالات با رده فشار نامناسب
جمعبندی
انتخاب پمپ مه پاش فقط نگاه کردن به عدد فشار ماکزیمم روی برچسب نیست. یک انتخاب صحیح نیاز به محاسبه دبی کل نازلها، تعیین فشار کل سیستم، خواندن منحنی مشخصه پمپ و پیدا کردن نقطه کار دارد. خریدارانی که این اصول را رعایت کنند، از خرابی زودهنگام و کاویتاسیون جلوگیری کرده و هزینههای تعمیر و انرژی را کاهش میدهند. به یاد داشته باشید که بهترین پمپ، پمپی نیست که بالاترین فشار را نشان میدهد، بلکه پمپی است که در سیستم شما با بیشترین راندمان و طول عمر کار میکند.
