راهنمای نصب اتصالات و تست هیدروستاتیک مه پاش + شیوه های استاندارد اجرایی
در سیستمهای مه پاش صنعتی، گلخانهای و فضای باز، مهمترین عامل بروز نشتی و افت فشار، اجرای غیراصولی نصب اتصالات مه پاش است. بررسی میدانی پروژههای متعدد نشان میدهد که بیشتر موارد خرابی، ناشی از انتخاب اشتباه نوع اتصال متناسب با جنس لوله، عدم رعایت بستر استاندارد در دفن، و چشمپوشی از انجام تست هیدروستاتیک پیش از خاکریزی میباشد. در این مقاله، تمام مراحل فنی از برش دقیق لوله تا اعمال فشار مناسب و تأیید نهایی سلامت اتصالات، به صورت گام به گام و متناسب با نیاز نصاب حرفهای ارائه شده است. رعایت این دستورالعمل، تضمینکننده پایداری طولانی مدت سیستم بدون نیاز به تعمیرات مکرر خواهد بود.
انتخاب نوع اتصالات مه پاش بر اساس جنس لوله (پلی اتیلن، نایلونی، استیل)
از مراحل ابتدایی نصب اتصالات مه پاش، انتخاب نوع اتصال متناسب با جنس لوله است. استفاده از اتصال اشتباه، حتی با بهترین کیفیت نصب، قطعاً منجر به نشتی در حین تست هیدروستاتیک یا بهرهبرداری خواهد شد.
- برای لوله پلی اتیلن که رایجترین گزینه در سیستمهای مه پاش فضای باز و گلخانهای است، فقط و فقط اتصالات فشاری یا همان کمپرسیون مجاز هستند.
- برای لوله نایلونی یا پلی آمید که در سیستمهای با فشار بالاتر و مسیرهای داخلی به کار میرود، دو گزینه دارید. اتصالات چسبی مخصوص با چسب سریع و اتصالات پرزدار پوش فیت.
- برای لوله استیل ضدزنگ که در سیستمهای صنعتی و سنگین استفاده میشود، اتصالات جوشی سرجوش بهترین عملکرد را دارد.

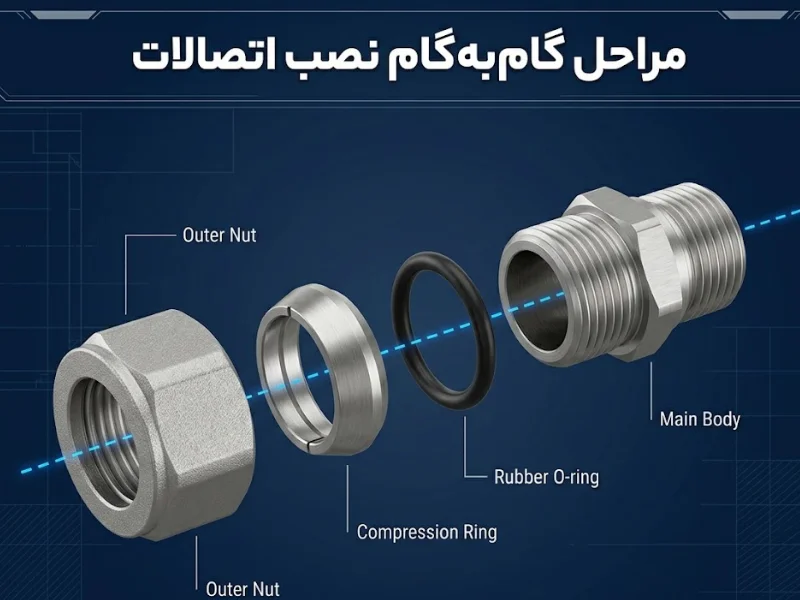

مراحل گامبهگام نصب اتصالات فشاری (Compression) روی لوله PE
ابزارهای لازم برای نصب اتصالات مه پاش: کاتر مخصوص لوله PE، پخزن یا سمباده نرم، آچار خورجینی مناسب سایز مهره، نشانگر یا ماژیک.
همچنین بخوانید: صفر تا صد تفاوت اتصالات فیتینگی و پرسی مه پاش 2026
- گام اول برش لوله: لوله را کاملاً عمود بر محور طولی برش بزنید. برش اریب یا کج ممنوع. از کاتر تیز استفاده کنید، قیچی فلزی یا اره برقی باعث ترک خوردگی لبه لوله میشود.
- گام دوم پخ زدن: لبه تیز داخلی و خارجی لوله را با پخزن یا سمباده نرم کاملاً بگیرید. اگر پخ نزنید، هنگام فرو کردن لوله، اورینگ داخل اتصال پاره میشود.
- گام سوم مرتب کردن قطعات: مهره را روی لوله بزنید، سپس رینگ فشار را به دنبال آن بزنید. در بعضی مدلها اورینگ جداگانه است که باید بعد از رینگ قرار گیرد. ترتیب قرارگیری را با اتصال مقایسه کنید.
- گام چهارم فرو کردن لوله تا انتها: لوله را تا آخرین حد ممکن داخل بدنه اتصال بفشارید تا به نشیمنگاه داخلی برسد. روی لوله با ماژیک خط علامت بزنید تا بعداً ببینید آیا لوله عقب میکشد یا نه.
- گام پنجم سفت کردن مهره: ابتدا مهره را با دست تا جایی که بایستد ببندید. سپس با آچار خورجینی، مهره را دقیقاً یک دور کامل ۳۶۰ درجه بچرخانید.
نحوه صحیح اجرای اتصالات چسبی و رزوهای در لولههای نایلونی و استیل
برای لوله نایلونی پلی آمید، فقط اتصالات چسبی مخصوص با چسب سریش یا چسب آنی صنعتی قابل قبول است. ابتدا سطح لوله و داخل اتصال را با الکل صنعتی یا تینر استون کاملاً چربیگیری کنید. چسب را به میزان یکنواخت روی لوله و داخل اتصال بمالید. لوله را تا انتها درون اتصال بفشارید و یک چهارم دور بچرخانید تا چسب پخش شود. قطعه را به مدت حداقل ۳۰ ثانیه بدون حرکت نگه دارید. زمان خشک شدن اولیه ۵ دقیقه و زمان اعمال فشار نهایی ۲۴ ساعت است.
برای اتصالات رزوهای روی لوله استیل، از چسب تفلون یا خمیر آببندی مخصوص استفاده کنید. نوار تفلون را به صورت سه تا پنج لایه در جهت مخالف رزوه بپیچید. اگر خمیر آببندی استفاده میکنید، فقط روی رزوه نر بمالید. اتصال را با دست تا انتها ببندید سپس با آچار به اندازه نیم دور تا یک دور دیگر سفت کنید. سفت کردن بیش از حد باعث ترک خوردن رزوه ماده میشود.
اجرای اتصالات جوشی روی لوله استیل برای سیستمهای سنگین مه پاش
در سیستمهای مه پاش صنعتی با فشار کاری بالای ۷۰ بار، نصب اتصالات مه پاش از نوع جوشی سرجوش با روش آرگون تنها گزینه مطمئن است. قبل از جوشکاری، سطح لوله و اتصال را با برس استیل و استون کاملاً تمیز کنید. لوله را تا انتها درون اتصال بفشارید و سه نقطه جوش موقت بزنید سپس جوش اصلی را یک پارچه اجرا کنید. پس از خنک شدن طبیعی در هوا، تست هیدروستاتیک با فشار ۱.۵ برابر فشار کاری به مدت ۲ ساعت انجام دهید. هرگونه تعریق دور جوش نشانه معیوب بودن نصب اتصالات مه پاش در آن نقطه است و باید اتصال بریده و دوباره نصب شود.
اصول دفن لولهها و محافظت از اتصالات در مسیرهای زیرزمینی
پس از انجام نصب اتصالات مه پاش روی لولهها، نوبت به دفن اصولی میرسد. برای این منظور عمق ترانشه حداقل ۴۰ سانتیمتر در فضای سبز و ۵۰ تا ۷۰ سانتیمتر زیر معابر باشد. کف ترانشه را ۱۰ سانتیمتر ماسه شسته بریزید، لوله را روی آن قرار دهید و روی لوله را ۱۰ سانتیمتر دیگر ماسه بریزید تا از تماس سنگ تیز با لوله و اتصالات جلوگیری شود.
در محل هر اتصال دفنی، دور آن را با ژئوتکستایل یا نایلون ضخیم بپیچید تا فشار مستقیم خاک و سنگ به مهره و رینگ اتصال وارد نشود. هرگز اتصال را زیر دیوار یا مسیر تردد وسایل نقلیه قرار ندهید. قبل از خاکریزی نهایی، تست هیدروستاتیک آن بخش را انجام دهید.
آمادهسازی سیستم قبل از تست هیدروستاتیک
قبل از هر تست فشار، سیستم باید کاملاً از هوا خالی شود. هوای محبوس در لوله هنگام اعمال فشار، مانند فنر عمل کرده و نتیجه تست را اشتباه نشان میدهد.
ابتدا تمام مسیر لوله کشی را بازدید کنید. مطمئن شوید همه اتصالات سفت شده و هیچ دریچه یا نازلی باز نیست. یک شیر تخلیه هوا یا یک نازل موقت در بالاترین نقطه سیستم نصب کنید.
آب را از پایین ترین نقطه سیستم وارد کنید. اجازه دهید آب به آرامی بالا بیاید. شیر بالادست یا نازل موقت را باز بگذارید تا تمام هوای داخل لوله خارج شود. وقتی آب بدون حباب از شیر خارج شد، آن را ببندید.
پس از پر شدن، ۱۰ دقیقه صبر کنید تا حبابهای ریز هوا جذب آب شوند. سپس قبل از شروع تست فشار، همه مسیر را یک دور چشمی بگردید تا ببینید نشتی آشکاری وجود دارد یا نه.
روش استاندارد انجام تست هیدروستاتیک با آب (اعمال فشار ۱.۵ برابری)
فشار کاری سیستم مه پاش معمولاً بین ۴۰ تا ۷۰ بار است. فشار تست را ۱.۵ برابر فشار کاری محاسبه کنید. مثال: اگر فشار کاری ۶۰ بار است، فشار تست ۹۰ بار باشد.
همینطور بخوانید: چگونه هزینه نصب مه پاش صنعتی را کاهش دهیم؟
سیستم را با پمپ تست هیدرولیک یا پمپ دستی مخصوص به آرامی فشار دهید. هر بار ۱۰ بار افزایش دهید و ۲ دقیقه صبر کنید تا فشار تثبیت شود. ناگهانی فشار ندهید.
وقتی به فشار تست رسیدید، شیر ورودی پمپ را ببندید و سیستم را ایزوله کنید. زمان نگهداری فشار حداقل ۳۰ دقیقه برای سیستمهای کوچک و ۲ ساعت برای شبکههای بزرگ.
در طول این مدت، مانومتر را زیر نظر داشته باشید. افت فشار تا ۲ درصد مجاز است. بیش از ۲ درصد یعنی نشتی دارید. همزمان همه اتصالات، شیرها و نقاط جوش را با کاغذ خشک یا دستمال لمس کنید. هر نقطه مرطوب یعنی نشتی. پایان تست زمانی است که فشار به مدت ۳۰ دقیقه ثابت بماند و هیچ نقطه مرطوبی دیده نشود.
تست نشتی با هوای فشرده برای اتصالات حساس مه پاش
برای آن که مطمئن شویم نصب اتصالات مه پاش به درستی انجام شده، تست با آب همیشه دقیقتر است، اما در برخی شرایط مثل یخبندان یا حساسیت به رطوبت، از هوای فشرده استفاده میشود. توجه کنید تست هوا خطرناکتر است و احتمال پرتاب قطعات وجود دارد.
فشار تست با هوا حداکثر ۱.۱ برابر فشار کاری باشد. سیستم را با کمپرسور باد کنید تا به فشار تست برسد. همه اتصالات را با آب صابون یا محلول کفزا اسپری کنید. هر نقطه که حباب تشکیل شود، محل نشتی است.
تست هوا فقط برای سیستمهای کوچک و اتصالات حساس که آب گیری مجدد سخت است توصیه میشود. برای سیستمهای بزرگ و دفنی، حتماً تست آبی انجام دهید.
جمعبندی
اجرای اصولی نصب اتصالات مه پاش و انجام دقیق تست هیدروستاتیک، دو بازوی اصلی یک سیستم پایدار و بدون نشتی هستند. هر نصاب حرفهای میداند که صرف نظر از قیمت قطعات، اگر مراحل دفن، آببندی و تست فشار به درستی طی نشود، سیستم در کوتاهترین زمان دچار افت عملکرد و خرابیهای مکرر خواهد شد. با رعایت همین نکات ساده اما استانداردی که در این مقاله گفته شد، میتوانید یک بار سیستم را نصب کنید و سالها بدون مشکل از آن بهره ببرید.
